由于防爆電機啟動電流比較大，所以延伸出很多啟動方式來減少電流，上次我們說到用Y-△降壓?jiǎn)��?dòng)，今天我們來了解一下自耦減壓?jiǎn)��?dòng)。自耦減壓?jiǎn)��?dòng)具有線路緊湊，不受繞組接線方式限制的特點，還可以按允許的啟動電流和需求的啟動轉矩，選擇不一樣的變壓器電壓抽頭，所以比較適用于大容量的防爆電機

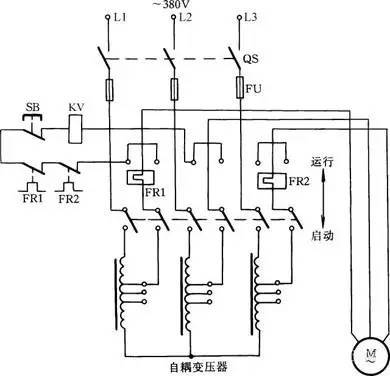

    當需要啟動防爆電機時，將開關撥到啟動位置，這個時候三相電源通過自耦變壓器與防爆電機連接，等啟動完成進入運行狀態時，把開關扳到運行位置切除自耦變壓器，使防爆電機直接連接三相電，電動機正常運行。此時吸合線圈KV通電吸合，通過連鎖機構保持開關在運行位置，如需停轉，按下SB按鈕。

自耦變壓器的手動控制線路

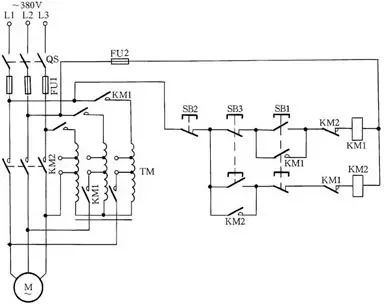

當啟動防爆電機時按下SB1按鈕，這時KM1接觸器通電吸合，電機通過變壓器啟動，當啟動完成后，按下SB3開關，防爆電機變?yōu)檎�常電壓運行。

    自耦變壓器次級有多個抽頭，抽頭電壓不等，可以根據啟動需要來選擇合適的抽頭，一般次級電壓是初級電壓的80%、65%、40%。
