正常情況下防爆電機接線盒里面接線柱都有標識，照著說明書直接接線就可以了，但是有時候維修可能會把線弄亂，這個時候就需要拿萬用表來測量了。

     首先我們把萬用變調到電阻檔，把三組繞組給找出來，6個接頭相互測量，兩個接頭是通的或者電阻很小很�。ㄒ部梢哉{(diào)到蜂鳴檔，萬用表鳴叫則表明線路通的），說明就是一組繞組的兩根線頭，確定好線頭后就判斷三組繞組線圈的同名端。

     三相防爆電機的三組繞組線圈，理論上講是一致對稱的，正常情況下，如果負載沒有異常，星形接法時，他們之間的零線上產生的電流為零。咱們倒推過來，把防爆電機當做發電機來發電，理論上講零線上也不會產生電流。因為電機里面有剩磁，所以反向操作會產生一些電流，這些已經足夠來判斷同名端了。

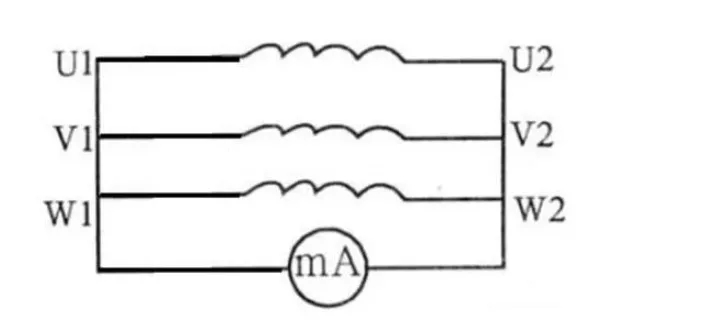

     利用這個道理，如果三組線圈的同名端同時接成星形的連接點，這個連接點不會有電動勢，串聯一個萬用表電流檔進去，這個萬用表并不會有電流流過，也就是萬用表的顯示電流值為零。如果其中一組同名端弄錯了，會造成三相線圈發電過程中，星形連接點會產生電動勢，會讓一定的電流流過萬用表，隨便調轉某組線圈的兩頭，一直到讓萬用表顯示的電流為零為止，這時候就可以給每組線圈標注上U1U2V1V2W1W2六個線號。
