YBX3高壓防爆電機是一款高效能隔爆型高壓電機，防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》的要求。能效指標達到GB30254-2013中一級能效等級。

額定電壓：3000V、6000V或10000V，允許偏差±5%

額定頻率：50Hz，允許偏差±1%；也可根據用戶要求制成變頻電機

環境空氣溫度：-20℃～+40℃（采用滑動軸承時為0℃～+40℃）

海拔：不超過1000m

工作方式：S1連續工作制

傳動方式：聯軸器傳動,若為其他傳動方式應在訂貨時說明

基本特征：

1. 機座號 ：355～710

2. 功率范圍：185kW～2240kW

3. 電 壓：3000V～11000V

4. 頻 率：50Hz、60Hz

5. 極 數：2P～12P

6. 熱 分 級：155(F)

7. 溫升限值：80K（B級）、105K（F級）（每個機座號、每個極數*大一檔功率）

8. 振動速度：2.3mm/s

9. 效率：1級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效1級。

10. 冷卻方式：IC411

11. 安裝方式：IMB3(也可做成IMB35、IMV1)

12. 防護等級：IP55

13. 運行方式：S1

14. 防爆級別：ExdⅠMb、Exd ⅡB T4 Gb Exd ⅡC T4 Gb

15. 環境：溫度-20～+40℃、海拔高度不高于1000m

16. 戶內（標準配置）

 可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）

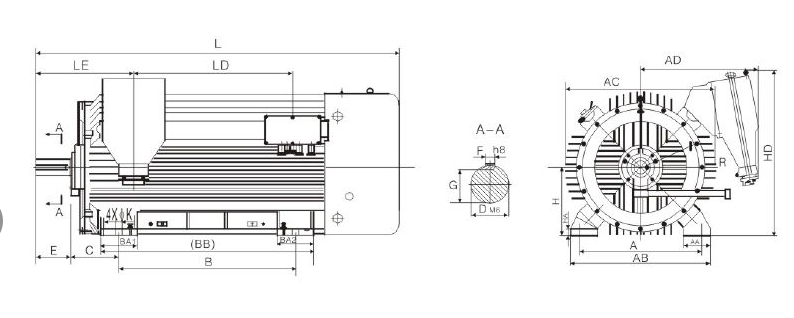

安裝尺寸圖
